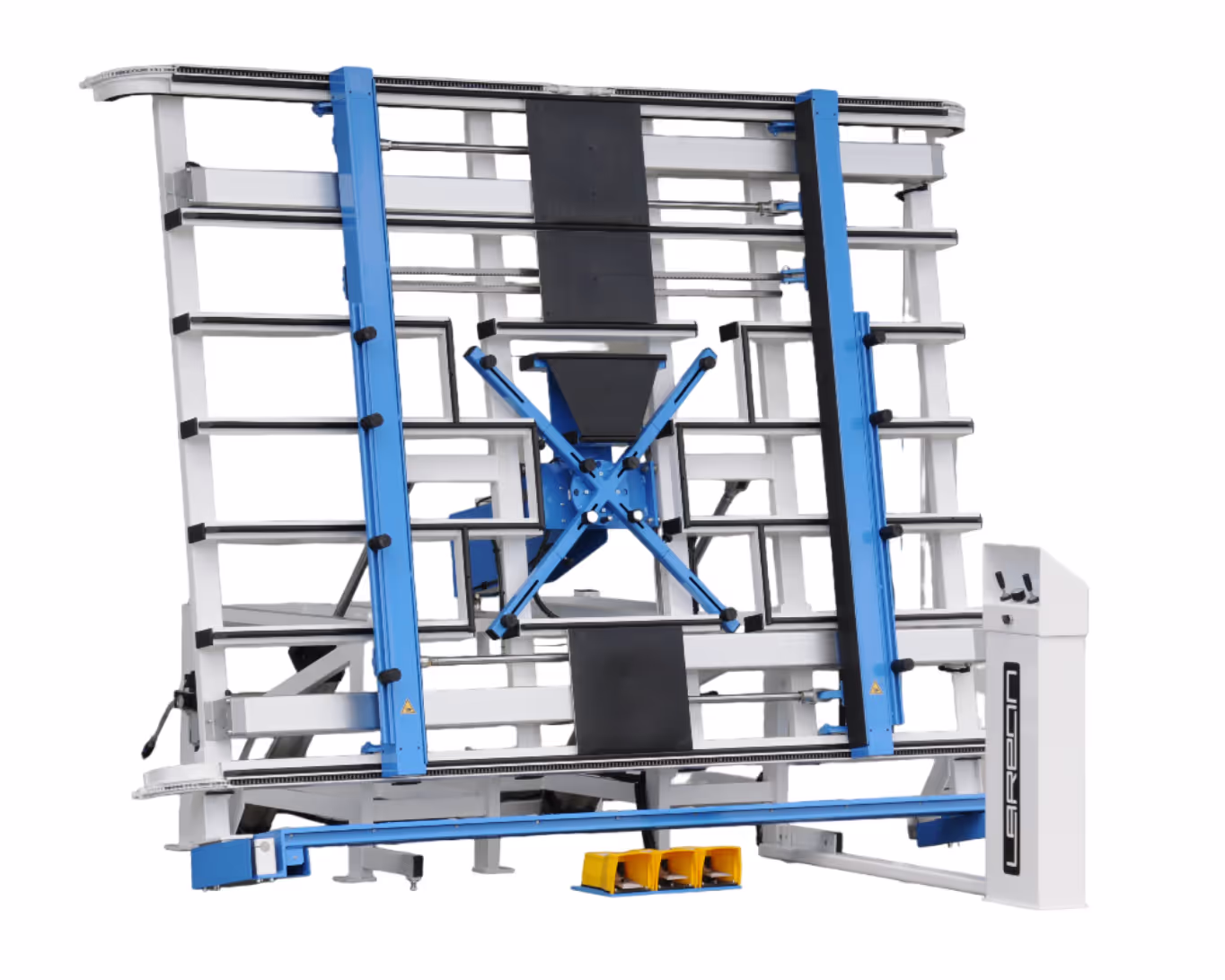

Presse de vitrage basculante Larenn AL920 pour coulissants aluminium

Description

L'AL920 est la presse de vitrage Larenn pour l'assemblage en portefeuille des coulissants aluminium. Le vitrage est déposé à la verticale, à 85°, sur un chemin de roulement escamotable pneumatiquement et garni de rouleaux caoutchoutés ; le plan de travail, recouvert de profils de glissement en polyéthylène, bascule ensuite à l'horizontale par deux vérins. Un tourniquet central à plots caoutchoutés, réglable en hauteur sur quatre positions, soulève et fait pivoter le vitrage pour poser le joint néoprène. Deux poutres mobiles commandées par quatre vérins pressent les profils avec une force de 400 kg et une mise à l'équerre précise, sur une capacité de 2 500 × 2 500 mm et une charge admissible de 150 kg au basculement. Trois pédales au sol et deux manipulateurs sur pupitre capoté pilotent les fonctions sous 7 bar ; une sécurité interdit le basculement si l'amenage n'est pas sorti. Trois versions existent : AL920B basculante, AL920MB avec montée pneumatique de 400 mm et AL920H horizontale fixe sans basculement. Options : charge utile 250 kg, serrage 3 000 mm, commande bimanuelle et dérouleur de joint.
