Goujon d’ancrage FM 753 evo

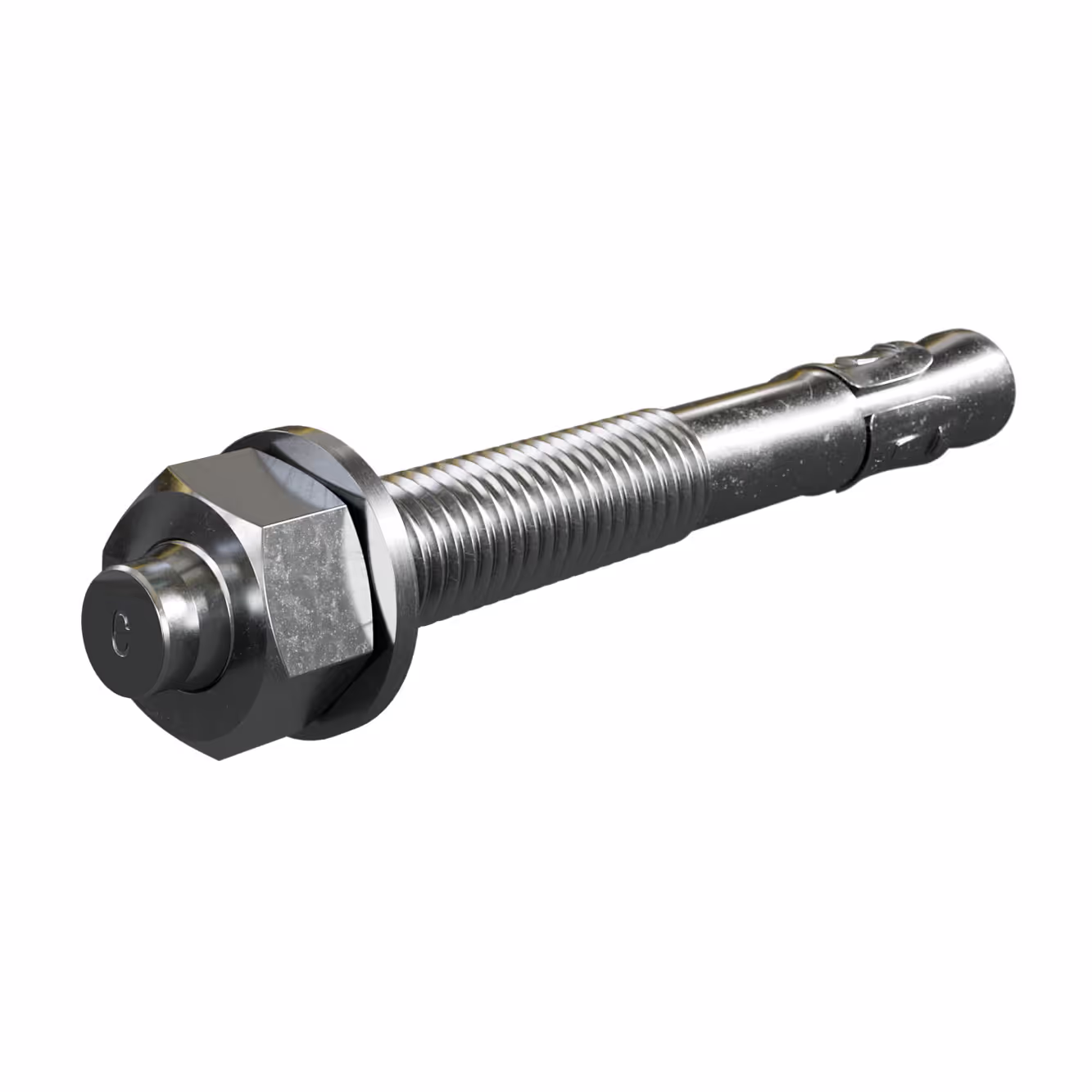

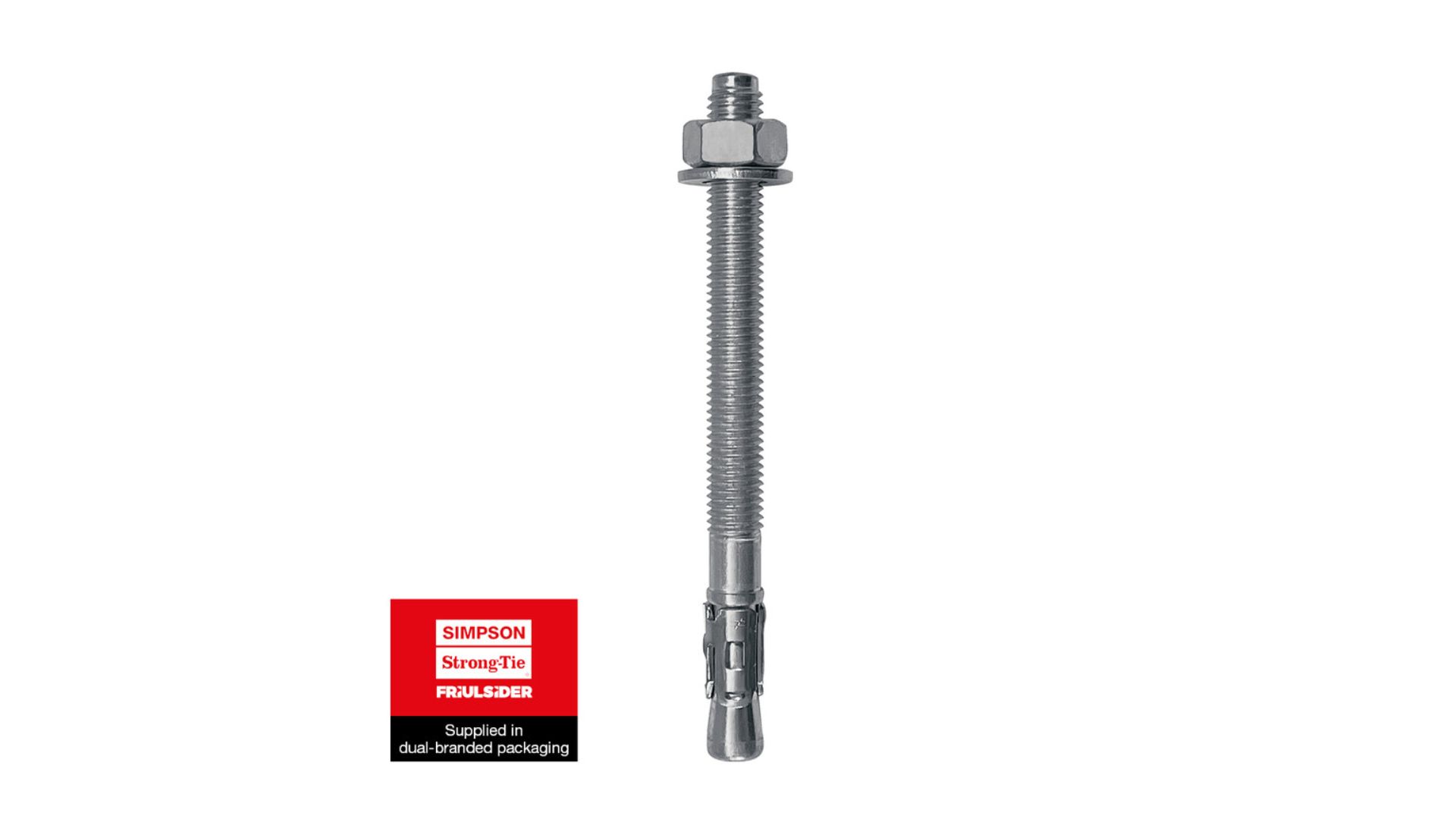

Le goujon d’ancrage FM 753 evo est une fixation mécanique par expansion, destinée aux ancrages dans le béton non fissuré ou la pierre naturelle dense. Il est adapté à de nombreuses applications structurelles, notamment pour fixer des sabots, consoles, machines ou garde-corps.

Avantages
-Pose rapide et sécurisée : profondeur d’ancrage réduite, écrou et rondelle prémontés
-Optimisé pour chantier : Ø du perçage = Ø du filetage
-Fixation fiable : filetage protégé et marquage visible après pose
-Utilisable à faible distance des bords

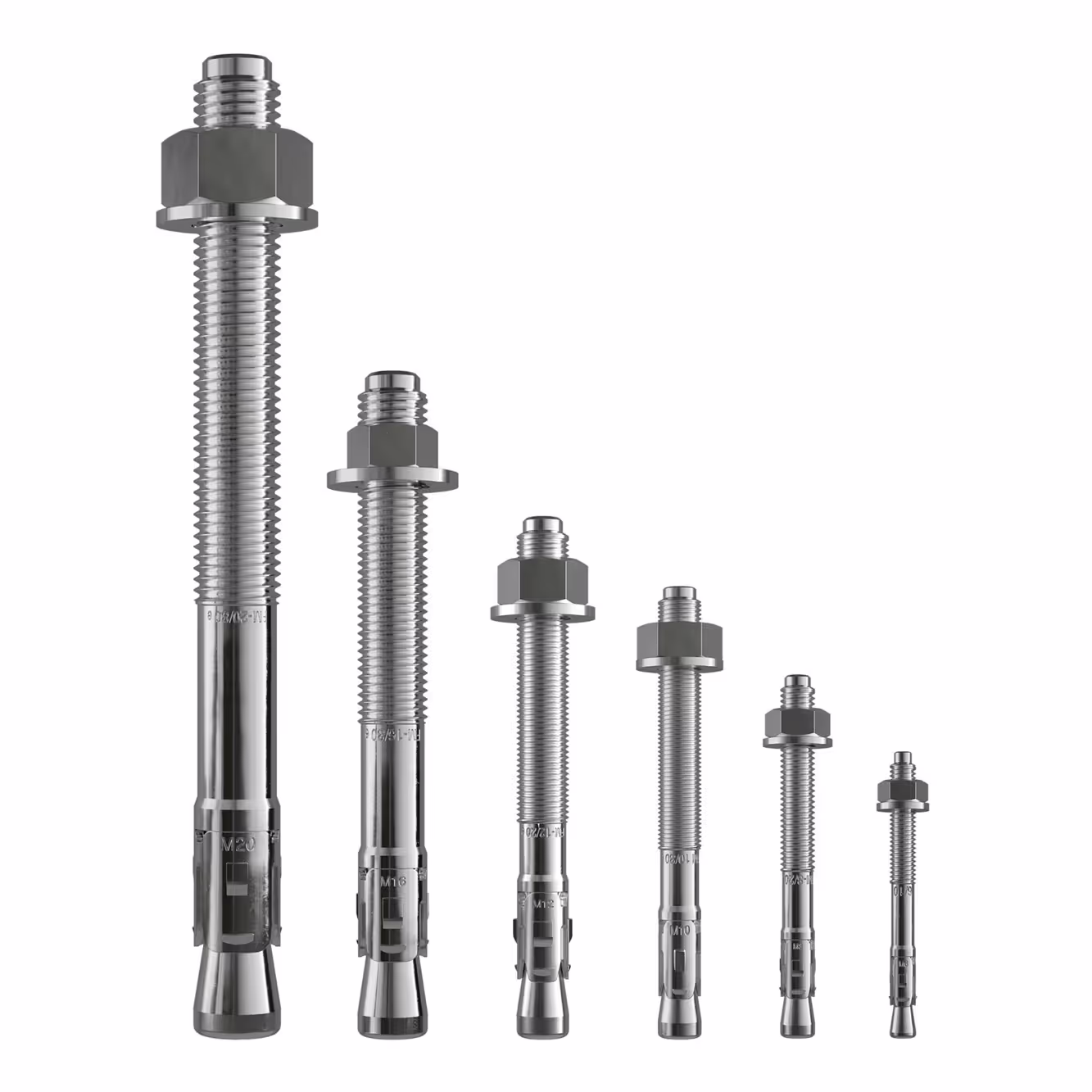

-Large choix de dimensions pour s’adapter à diverses épaisseurs de pièces à fixer

Caractéristiques Techniques
-Matériau : Acier électrozingué
-Diamètres disponibles : M6 à M16
-Longueurs : de 48 mm à 261 mm
-Couple de serrage :
M6 : 8 Nm
M8 : 15 Nm
M10 : 30 Nm
M12 : 50 Nm
M16 : 100 Nm
-Support : Béton non fissuré, pierre naturelle dense
-Performances (exemples) :
Traction M8 : 8,3 kN
Cisaillement M10 : 11,6 kN
Cisaillement M12 : 20,1 kN
Cisaillement M16 : 37,5 kN
-Marquage sur la tête : pour l'identification du diamètre et de la longueur après installation

Applications
-Fixation de sabots de charpente bois

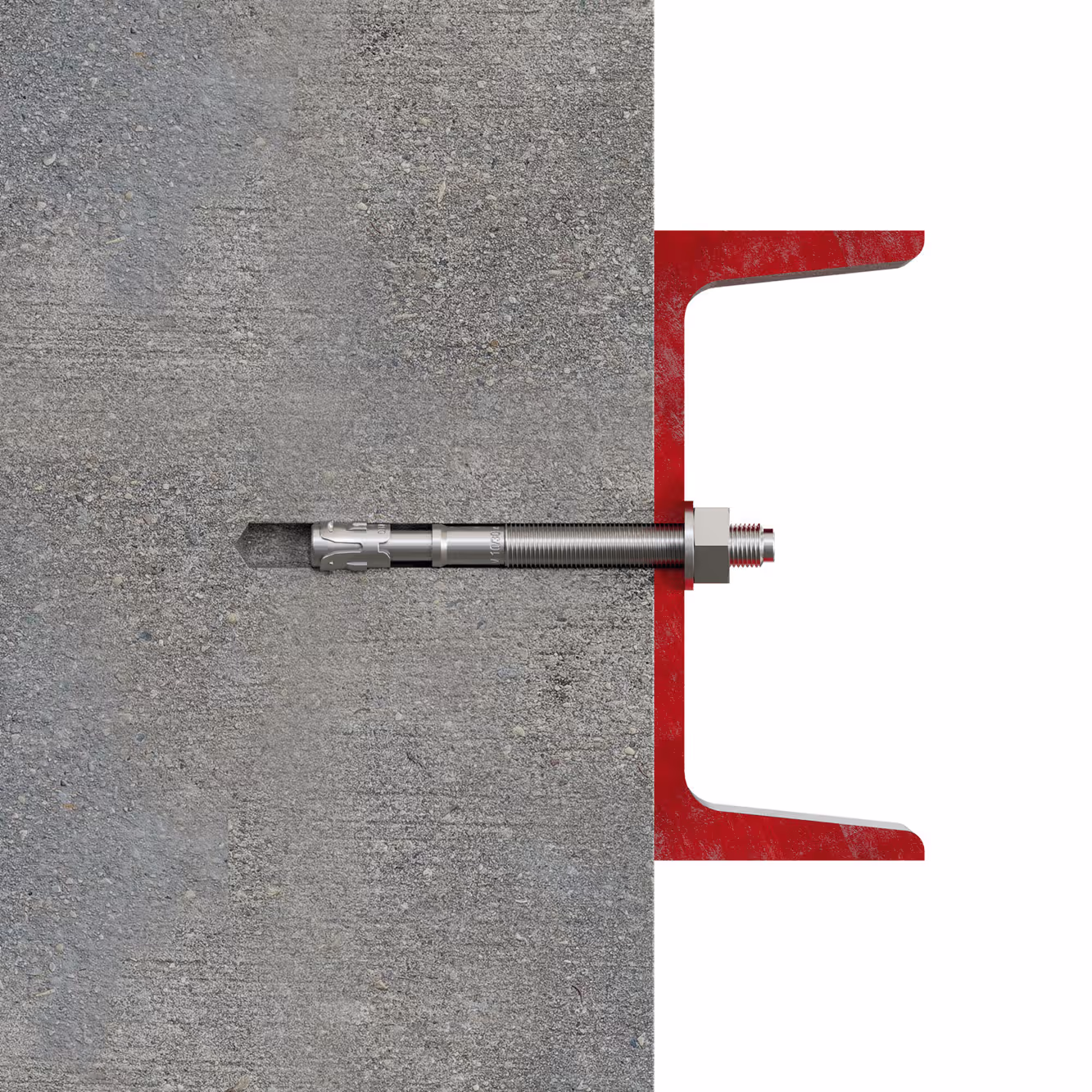

-Fixation de profils métalliques : garde-corps, consoles
-Fixation de charges statiques : portails, équipements industriels
-Compatible avec les ancrages de platines (pour connecteurs bois-béton)
