Étrier à âme intérieure CBH105/3Z – Fixation invisible bois ou béton

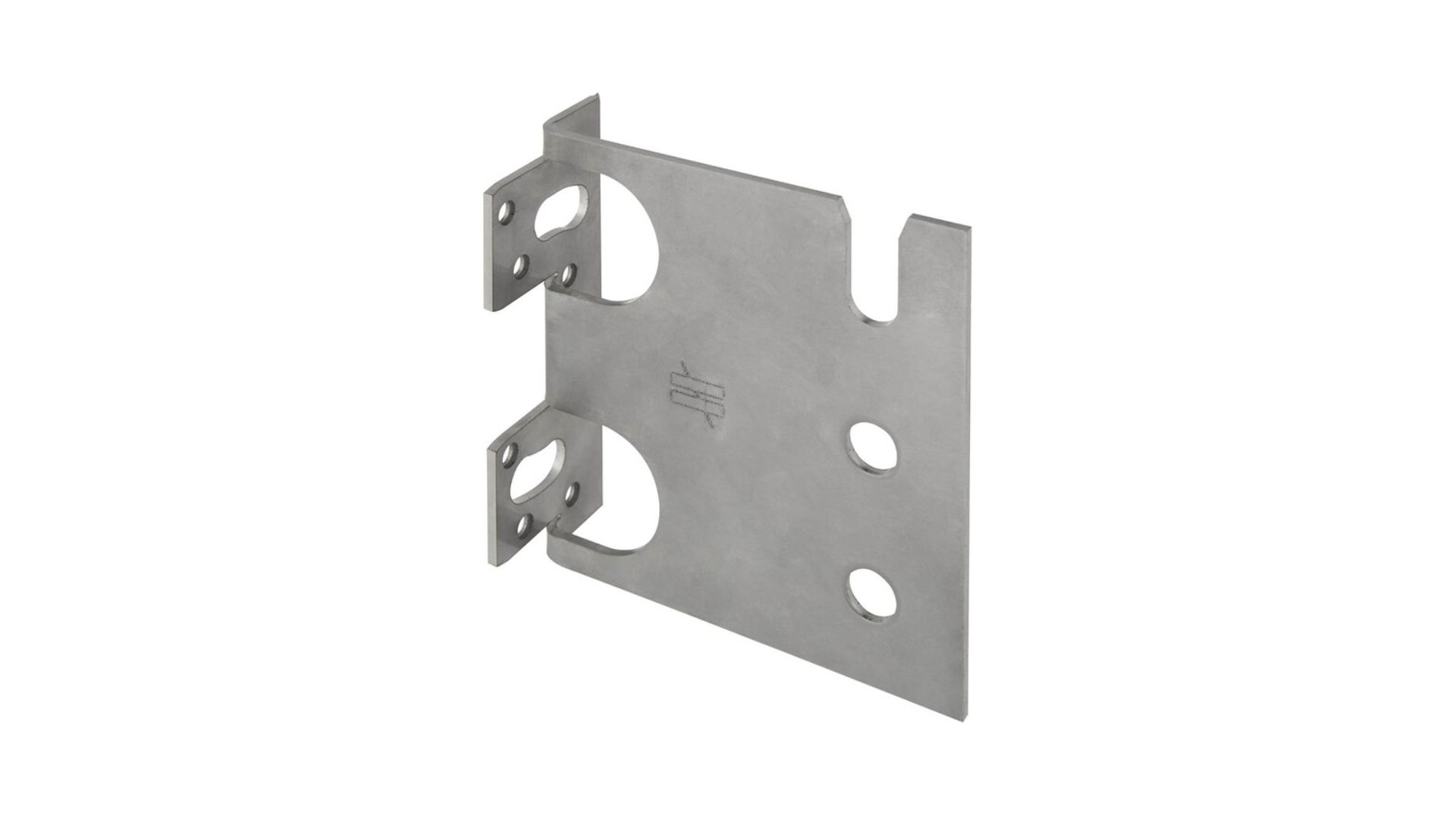

Étrier à âme intérieure CBH105/3Z – Fixation invisible pour pergolas et terrasses bois L’étrier à âme intérieure CBH105/3Z est un connecteur discret conçu pour fixer des poutres bois sur support bois ou béton. Doté d’un revêtement ZPRO, il est idéal pour les structures extérieures comme les terrasses ou pergolas. Sa mise en œuvre est optimisée pour une pose sécurisée et conforme aux Eurocodes. Caractéristiques du produit -Matière : Acier galvanisé S250GD avec revêtement ZPRO (épaisseur zinc ~55 µm) -Épaisseur : 3 mm -Fixation : Vis CSA Ø5 mm côté porteur – Broches Ø10 mm côté porté -Type de pose : invisible, par entaille verticale et broches traversantes -Hauteur : 105 mm (partie intérieure) -Largeur minimale poutre portée : 45 mm -Hauteur minimale poutre portée : 100 mm -Largeur de la base (A) : 145 mm -Hauteur extérieure (B) : 190 mm -Poids : 0,26 kg -Référence : CBH105/3Z Avantages -Connecteur invisible une fois la structure montée -Compatible bois/bois et bois/béton -Pose simplifiée avec seulement 3 broches sur le porté -Utilisable en extérieur grâce au revêtement ZPRO -Conforme aux prescriptions Eurocodes Applications -Support porteur : bois massif, bois lamellé-collé, béton -Élément porté : poutres bois (terrasse, pergola) Utilisations : -Fixation de poutres horizontales sur poteaux ou murs -Aménagements extérieurs : pergolas, terrasses, charpentes légères -Pose sur support bois ou rigide (béton, acier)
