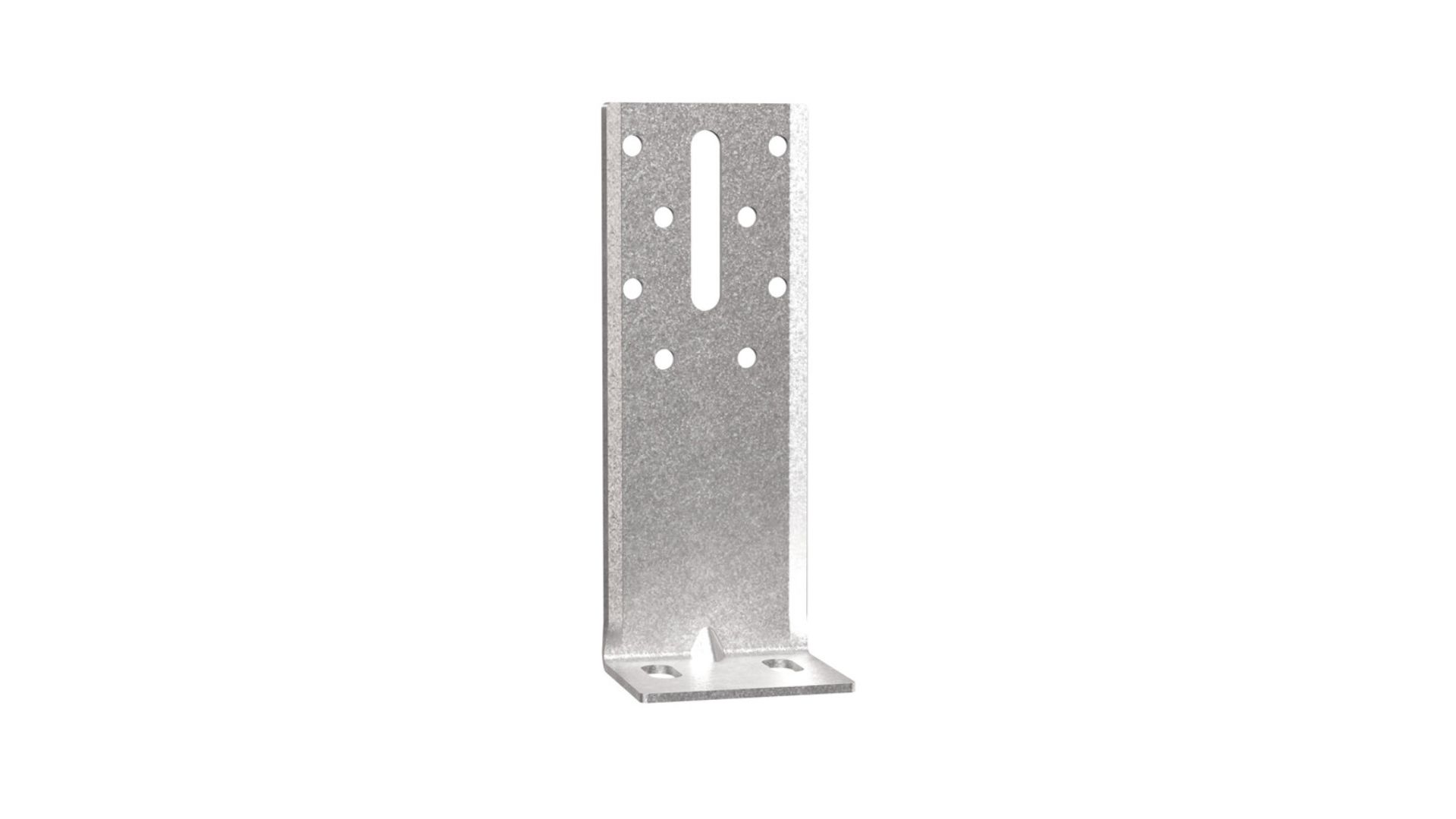

Équerre d’assemblage EBCN pour bardage

Équerre d’assemblage pour bardage EBCN – Fixation des chevrons bois ou profilés sur béton ou maçonnerie

Découvrez l’équerre d’assemblage EBCN, conçue pour la fixation de bardages rapportés sur béton ou maçonnerie dans le cadre de systèmes ITE. Conforme aux normes DTU et CSTB, elle offre une fixation fiable des ossatures secondaires en bois ou en métal, même en zones exposées.

Caractéristiques du produit
Matière : Acier galvanisé S250GD avec revêtement Z450 (NF EN 10346)
Épaisseur : 2,5 mm
Normes : DTU 45.4, CSTB 3194, 3316, 3422, ETAG 034
Perçages :
8 trous d’encadrement Ø6 mm
2 trous oblongs Ø9 mm x 51 mm
1 trou oblong central Ø9 mm x 51 mm sur l’aile d’appui

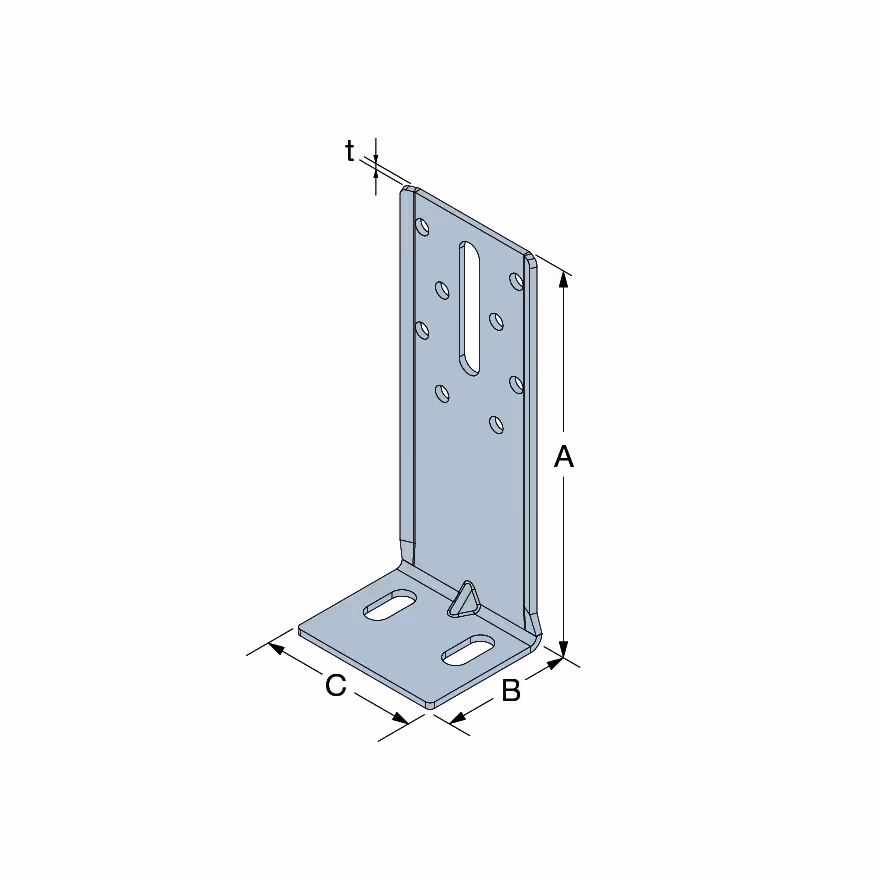

Hauteur (A) : de 40 mm à 260 mm
Largeur (B) : 50 mm
Profondeur (C) : 60 mm
Poids : de 130 g à 380 g selon le modèle

Avantages
-Excellente rigidité grâce à sa forme renforcée
-Revêtement Z450 idéal pour les environnements extérieurs ventilés, y compris zones littorales
-Large compatibilité de pose : béton, maçonnerie, chevrons bois ou profilés métalliques
-Installation simplifiée : multiples trous de fixation et entraxes standardisés
-Conforme aux prescriptions techniques pour ITE et bardage rapporté

Applications
-Support porteur : béton, maçonnerie
-Élément porté : chevron bois ou profilé métallique

Usages :

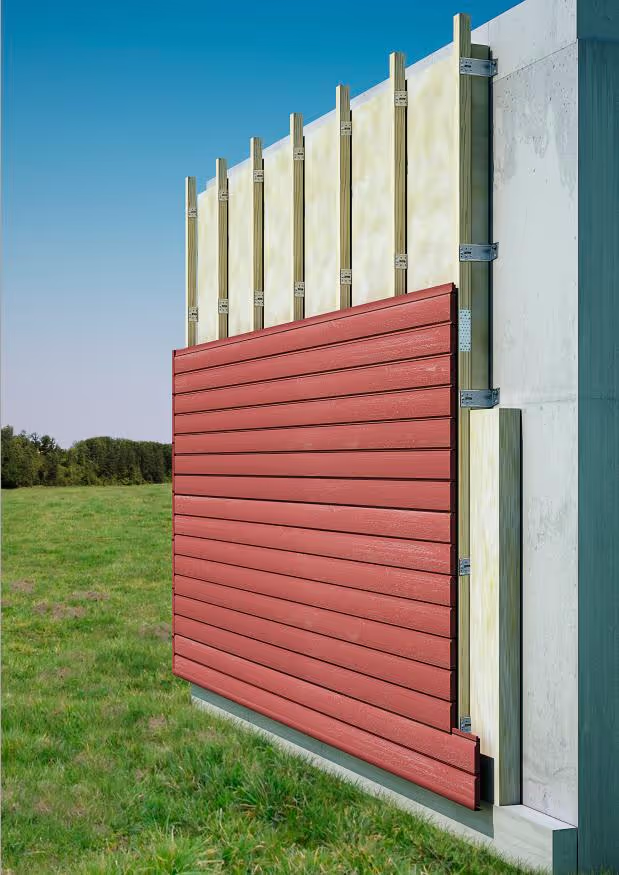

-Assemblage de bardage extérieur

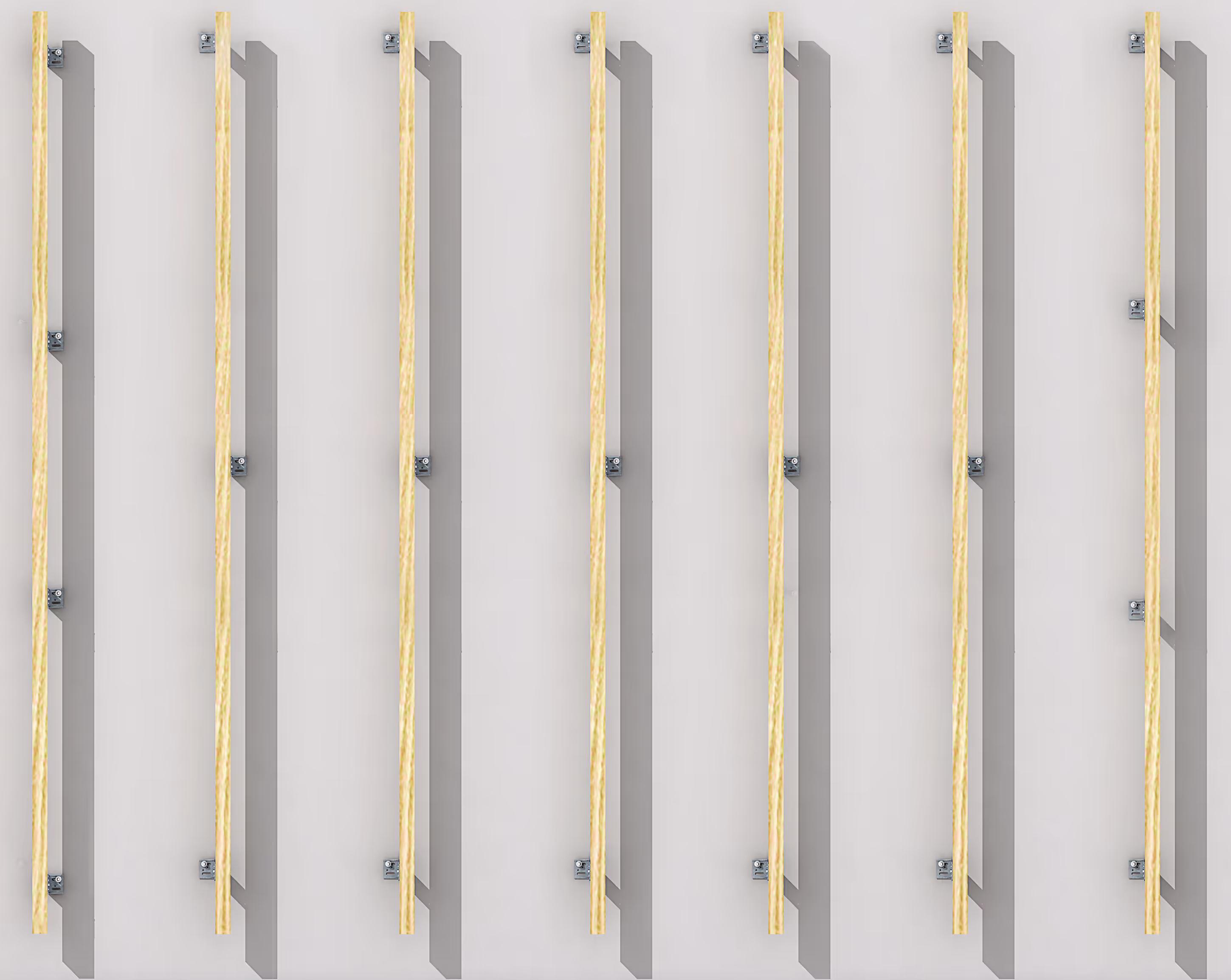

-Ossature secondaire bois ou métal
-Fixation de chevrons ou montants dans les systèmes d’isolation extérieure
-Domaines : logements collectifs, tertiaire, ERP, maisons individuelles, bâtiments industriels
