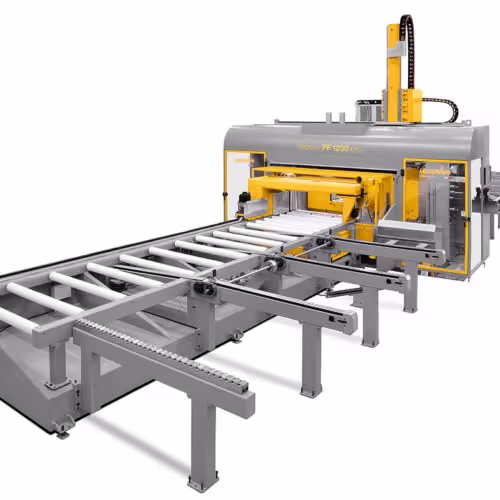

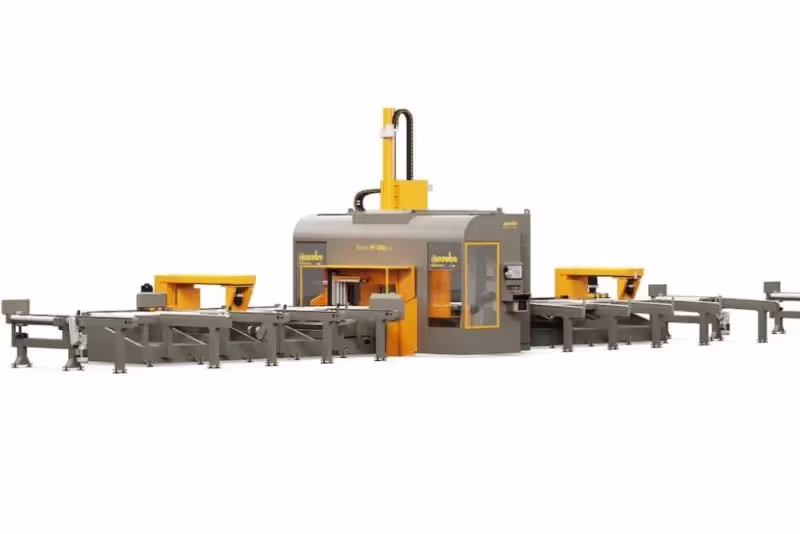

TECHNO PF 1250 - Centre d’usinage à CN des poutres et des parois
Essetre
Caractéristiques du produit
Description du produit

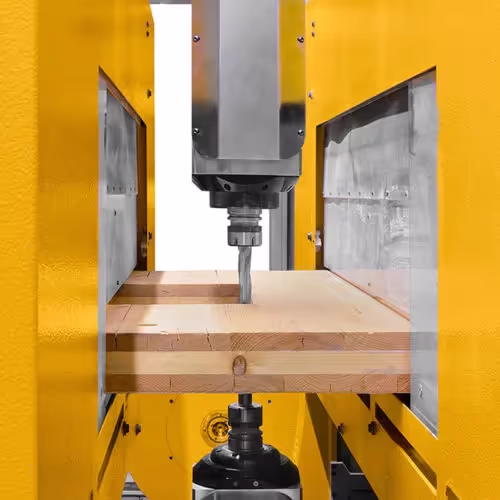

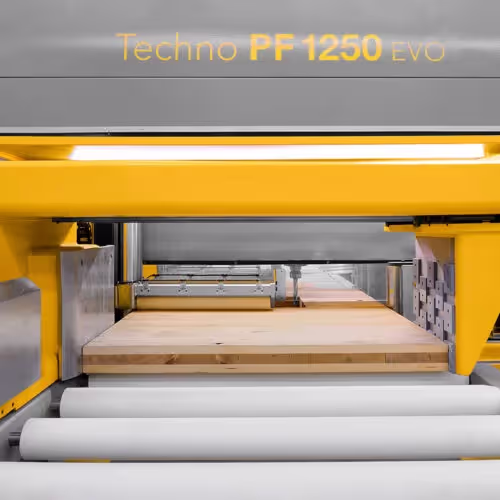

Centre d'usinage à CN breveté révolutionnaire pour l'usinage de structures en bois, de toits, de poutres et de panneaux X-LAM/CLT jusqu'à 1300 mm de large. Caractéristiques techniques du centre d'usinage: - Zone de travail, à l'intérieur de la cabine, composée de 2 unités de travail indépendantes et opposées, une supérieure et une inférieure, équipées de têtes de fraisage à 5 axes en interpolation continue et d'électrobroches de 12 kW à 7000 tours/minute. L’accouplement est HSK63F. - Système de déplacement, dans la cabine de travail, des pièces préchargées au moyen d'une pince automatique commandée par CN. Le système comprend également une deuxième pince, également commandée par CN, qui vérifie la section correcte de la pièce. - Zone de préchargement des pièces larges dans laquelle une ou plusieurs pièces d'une largeur maximale de 1300 mm peuvent être positionnées pour être ensuite chargées par les pinces en entrée. - Pince automatique commandée par CN, qui permet de mouvementer la pièce de la cabine vers la zone de sortie pour l'évacuer ensuite et la stocker dans la zone de déchargement. Une deuxième pince est également installée dans la zone de déchargement pour mouvementer la pièce pendant l'usinage. - Le pupitre de commande complet avec CN est installé sur la structure de la machine au moyen d'un système de charnières, ce qui lui permet d'être orienté dans de multiples positions.Une télécommande complète avec commandes manuelles pour le déplacement des axes, START, STOP et RESET du programme est disponible. Une imprimante automatique interfacée avec CN génère les étiquettes pendant le déchargement. - La machine a été intégrée à un nouveau logiciel E Live, avec visualisation tridimensionnelle de la pièce et de ses opérations d'usinage. Sa polyvalence permet de s'interfacer avec les programmes Cad Cam les plus connus et spécifiques pour structures en bois. Le logiciel est également équipé d'un système de simulation et d'anti-collision.
