Ancrage faible hauteur HDCLT140 pour panneaux CLT
Ancrage faible hauteur HDCLT140 – Raccord discret des panneaux CLT sur dalle béton

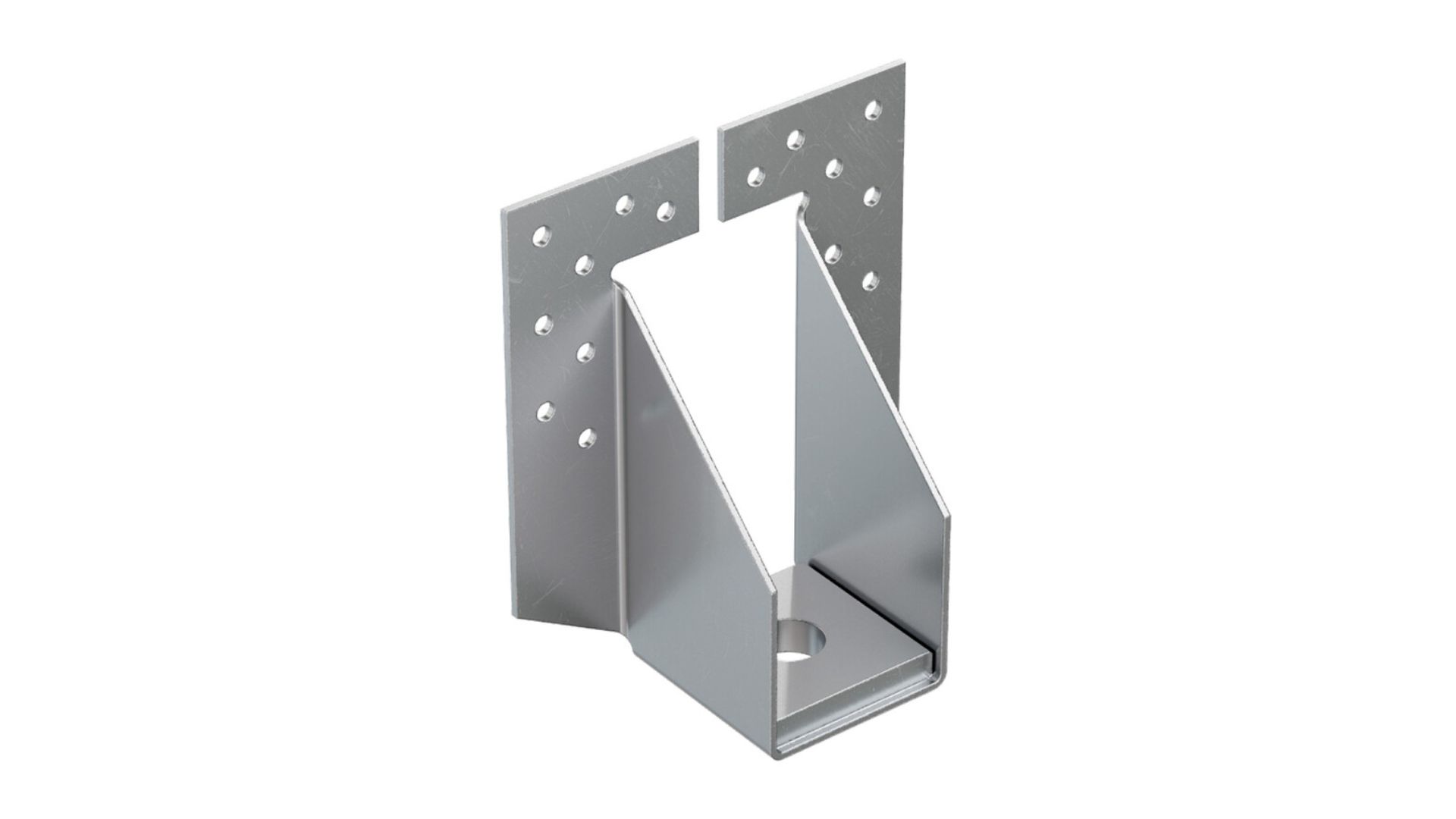

Le HDCLT140 est un système d’ancrage conçu pour relier des panneaux muraux en CLT à une dalle en béton, avec une faible hauteur totale de connexion. Grâce à sa compacité, le dispositif peut être entièrement dissimulé par la structure du plancher tout en garantissant une fixation performante et durable.
Caractéristiques du produit
Matière :
- Acier S250GD + Z275 selon DIN EN (galvanisation 275 g/m²)
- Rondelle : S235JR selon EN 10025 (~55 µm de protection EN1461)
Perçages :
- 16 trous Ø5 mm
- 1 trou Ø18 mm

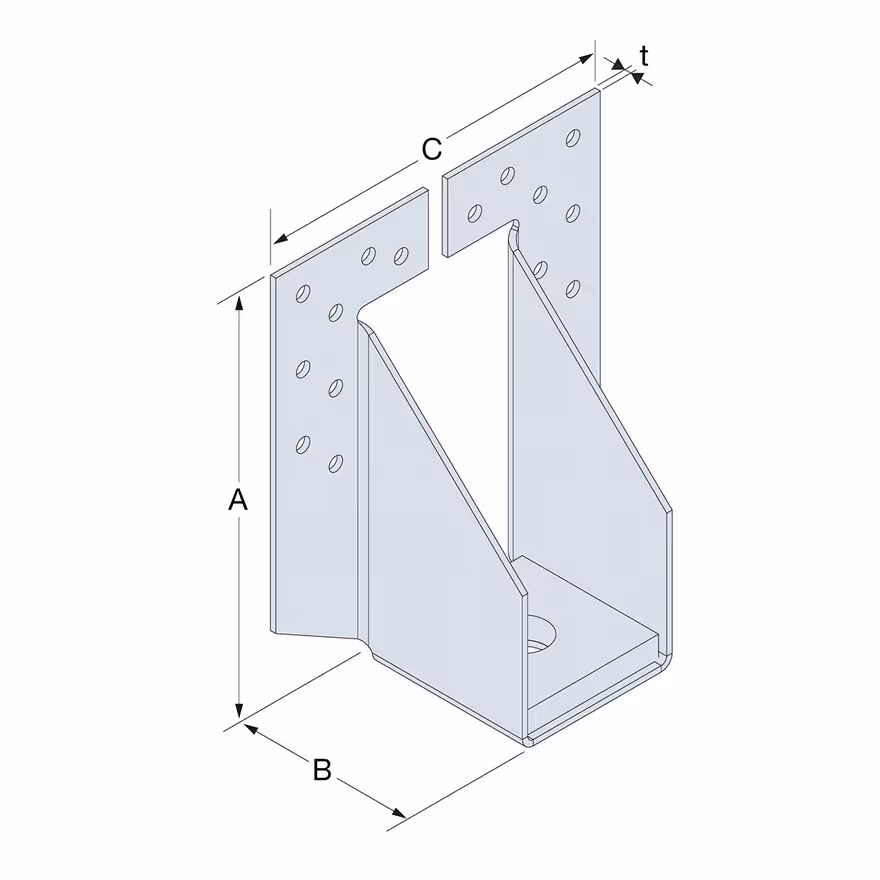

-Dimensions :
Épaisseur : 2 mm
Hauteur (A) : 137 mm
Largeur (B) : 60 mm
Profondeur (C) : 119 mm
-Poids : 0,48 kg
-Référence produit : HDCLT140
Avantages
-Faible hauteur d’encombrement (137 mm), idéale pour un raccord discret
-Hauteur de compensation jusqu’à 25 mm avec support complet
-Possibilité de compensation supérieure avec entretoise
-Compatible avec divers types de fixations : vis, pointes, goujons ou résine
-Pose simplifiée sur béton, acier ou bois
Applications
-Support porteur : béton, acier, bois
-Élément porté : panneau mural CLT, bois massif, bois composite, bois lamellé-collé
Usages

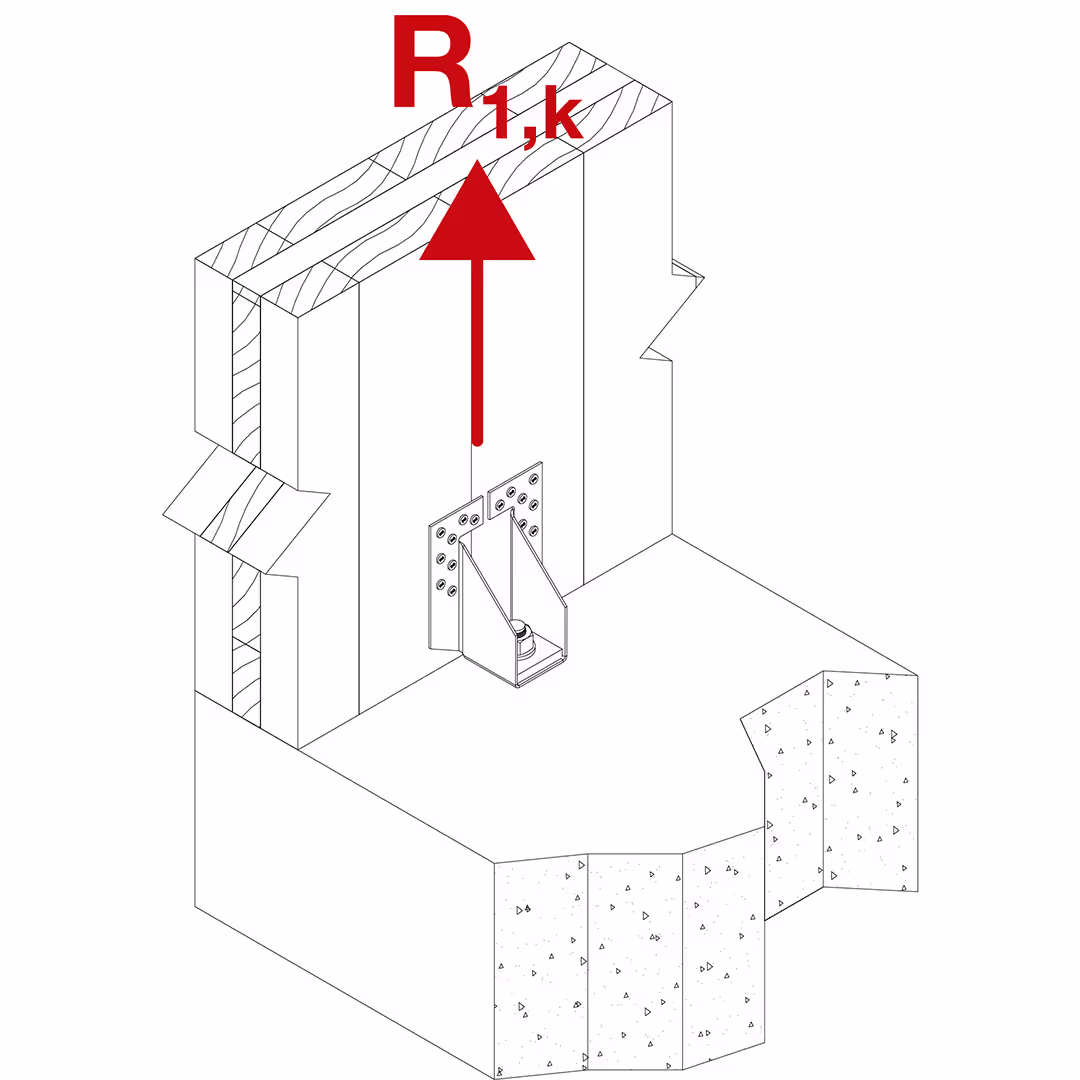

-Fixation invisible de murs en CLT sur dalle béton
-Assemblage bois/béton dans les constructions à ossature bois
-Adapté aux bâtiments résidentiels, tertiaires, ERP et projets modulaires bois
-Idéal pour planchers CLT à faible réserve d’épaisseur
