D-CAD Lite / Modélisation de charpente & MOB

Dietrich’s, logiciel pour la construction bois et charpente traditionnelle en 3D. Il permet de chiffrer et d’éditer tous les plans 2D indispensables à la fabrication et permet l’export 3D.

Modélisation facile des chantiers de charpente et ossature bois grâce aux outils de saisie rapides.

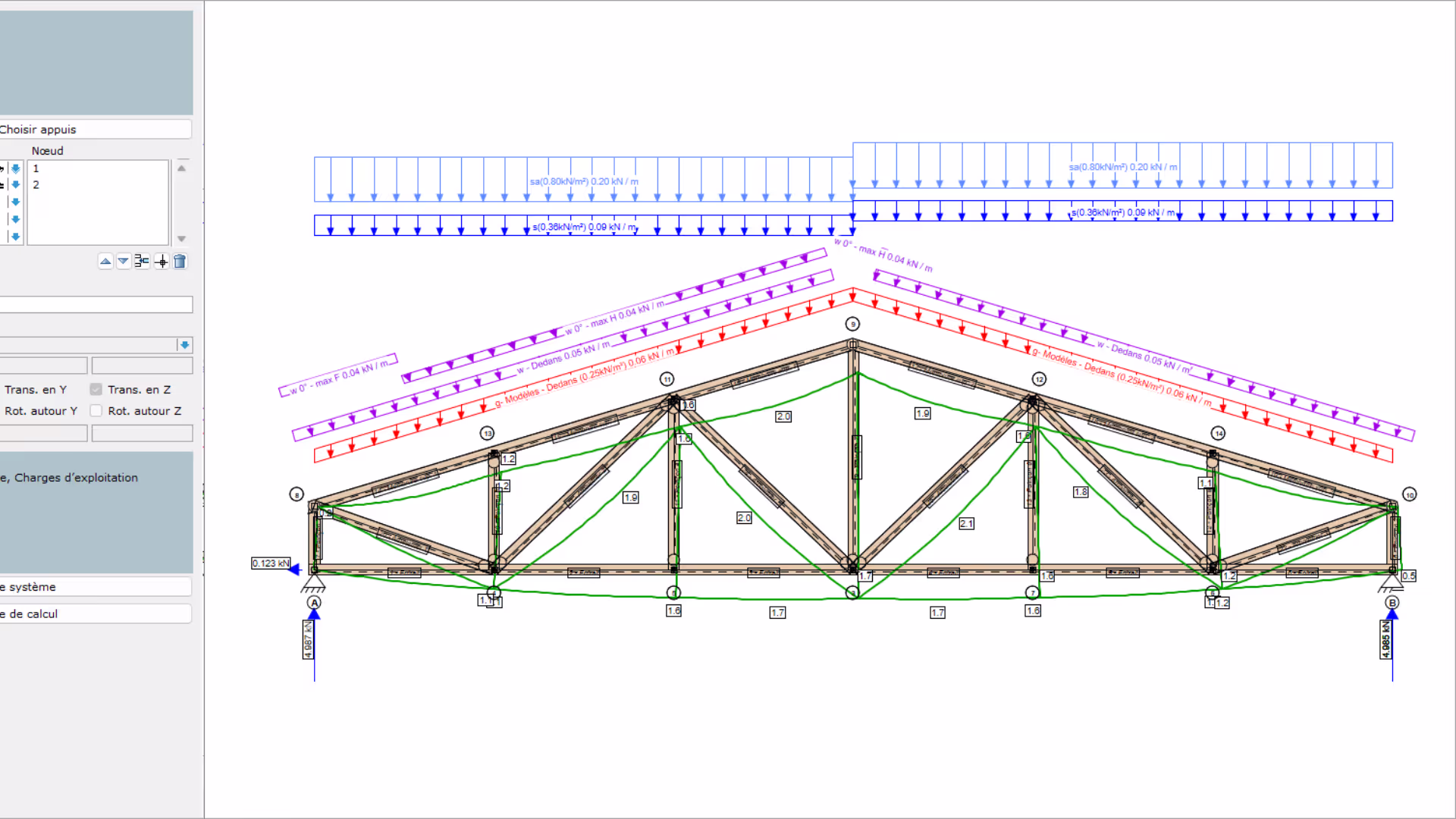

Les résultats sont édités simplement grâce à des icônes et fonctions spécialement prévues pour la réalisation de listes et de plans : plans cotés et annotés (reliés dynamiquement au modèle 3D). Listes de métrés et de matériaux ainsi que des notes de calculs.
Un logiciel de dessin 2D permet de dessiner librement et de personnaliser les plans générés automatiquement.
Inclut un outil d’export 3D en format HTML compatible avec la plupart des navigateurs internet (PC / tablette / smartphone).

- Gestion du projet par étages.

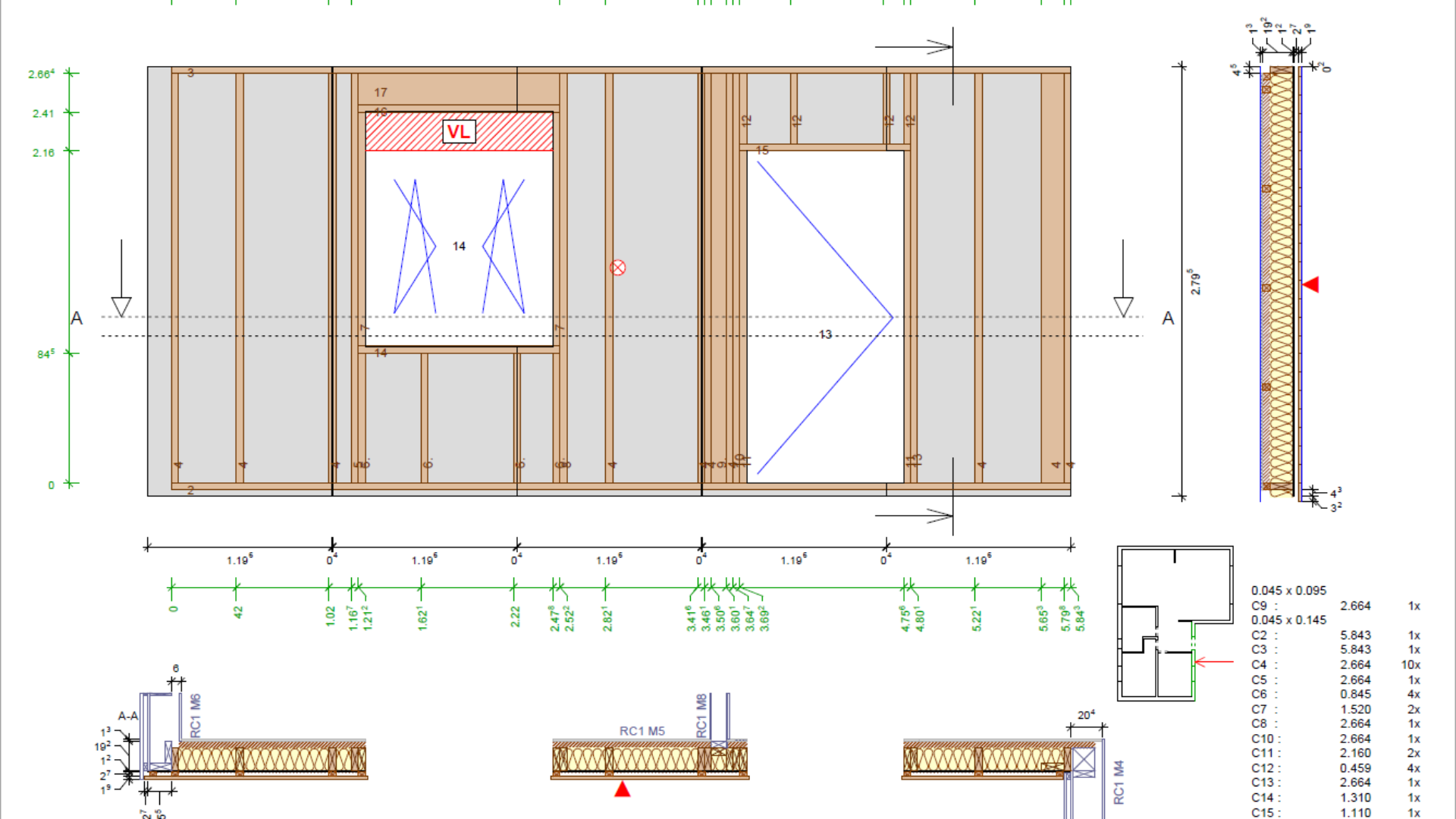

- Création de murs multicouches avec ouvertures. Construction de barres et panneaux avec assemblages. Ex : Ossature / Poteau poutre / CLT etc.
- Cotations, descriptions et hachures automatique des murs et des ouvertures.
- Création de planchers multicouches. Intégration de trémies de toutes formes. Construction de barres et panneaux avec assemblages.
- Création de toits multicouches allant jusqu’aux cintres et voiles avec gestion des trémies et des lucarnes. Raccord de toit automatique. Construction de barres et panneaux avec assemblages bois et métal.
- Création de fermes. Construction de barres et panneaux avec assemblages bois et métal. Modèles de fermes paramétriques avec entraits simple, moisés et sur blochets.

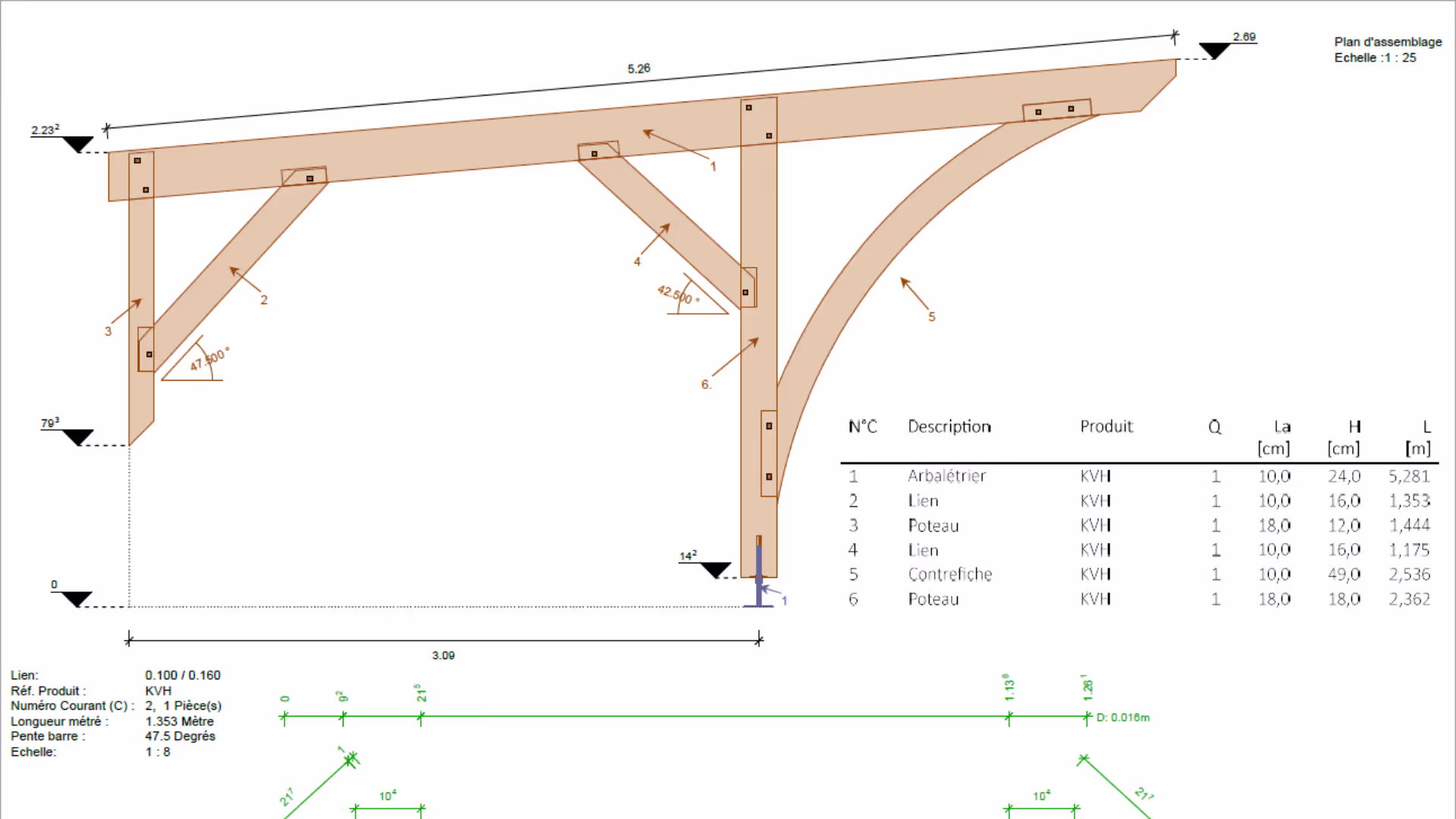

- Fiche de taille avec angle machine, angle de coupe, cotation etc. Plan de fabrication et de levage. Outil 2D pour dessiner librement et personnaliser les plans générés automatiquement.
- Les plans 2D peuvent être mis à jour à la suite d’une modification du modèle 3D.
- Accès à un catalogue de matériaux incluant 20000 références. Possibilité d’ajouter ses propres matériaux.
- Modélisation d’escalier, droit, quart tournant avec ou sans palier.
- Import de fichier DXF / PDF et image pour reprendre les données de l’architecte.
- Export du modèle 3D en fichier HTML pour lecture sur PC, smartphone et tablette sans logiciel spécifique
- Édition de listes : métrés, cubage, quincaillerie et matériaux avec optimisation.
